EISROLLEN AUS EDELSTAHL

SOLKAV Eisfeld AUS EDELSTAHL

EDELSTAHL-EISROLLEN-System

EIS | EISBAHNEN

Eis im EISROLLEN AUS EDELSTAHL

Anwendung

Ein innovatives EDELSTAHL-EISROLLEN-System für mobile und permanente Eisbahnen mit Wellrohr aus Edelstahl AISI 1.4301 kann installiert werden in

Button
Button

Das Rohrsystem EDELSTAHL ICE ROLL für Eisbahnen umfasst

Die Stabilität des Eisrollen-Rohrsystems ist so gut wie die von Betonbahnen. Das Solkav-System ist für eine einfache Installation konzipiert, flexibel im Design und besser als Betoneisböden.

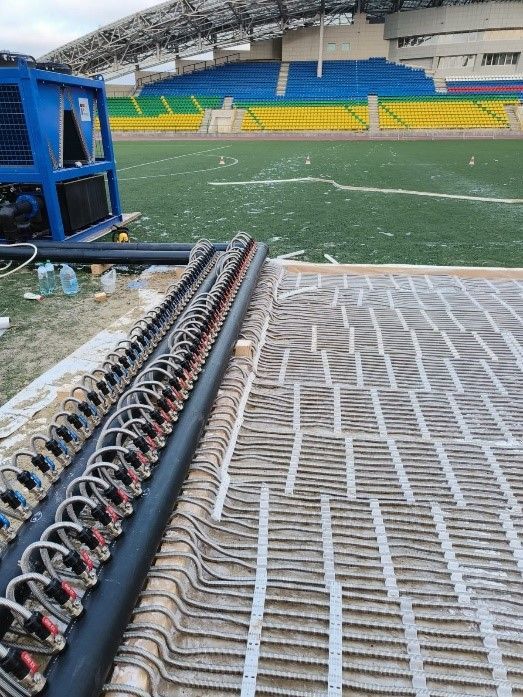

Anschluss des EDELSTAHL ICE ROLL Rohrsystems an den Kollektor.

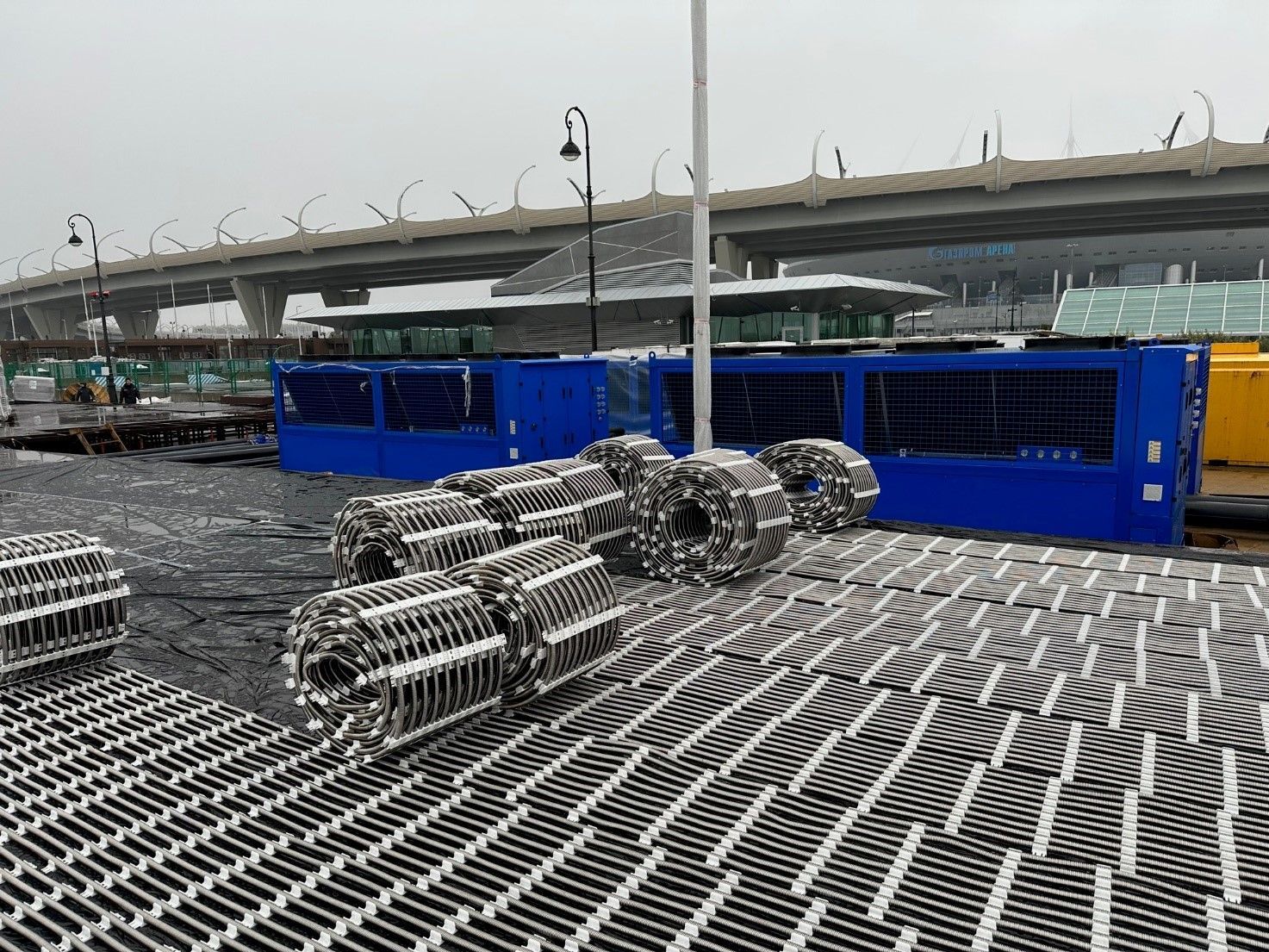

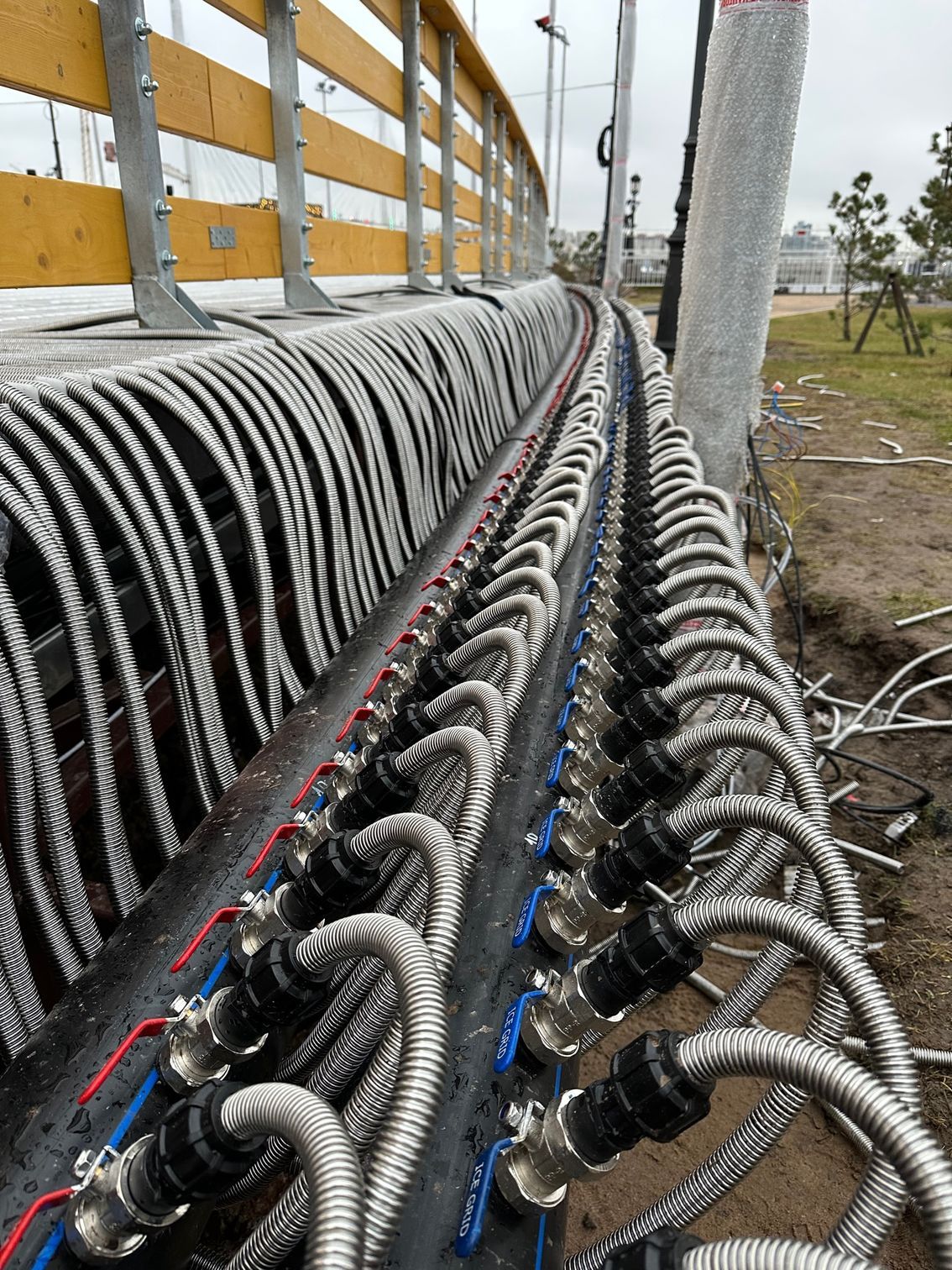

Das HDPE-Kollektorsystem wird hauptsächlich entlang der kurzen Seite des Eisfeldes installiert und mit einem Kühlaggregat mit Hydraulikmodul verbunden. An jedem Rohr ist ein Wasserabsperrventil installiert, mit dem Sie den Kreislauf im Notfall sofort absperren können.

Das Kollektorrohr ist nicht im Lieferumfang enthalten, da es zusammen mit herkömmlichen Rohren geliefert wird. Aus ästhetischen Gründen werden die Armaturen direkt auf der Baustelle in das Kollektorrohr eingeschweißt.

Maß- und Gewichtsparameter des ICE ROLL SS®-Systems:

Das Gewicht von 1 Quadratmeter des ICE ROLL SS®-Eisbahnrohrsystems beträgt 3,0 kg (ohne Verteiler und Armaturen).

Durchmesser und Gewicht der ICE ROLL SS®-Rolle für Eisfeldlänge:

• 40 m – Außendurchmesser = 90 cm, Gewicht 60 kg

• 60 m – Außendurchmesser = 118 mm, Gewicht 90 kg

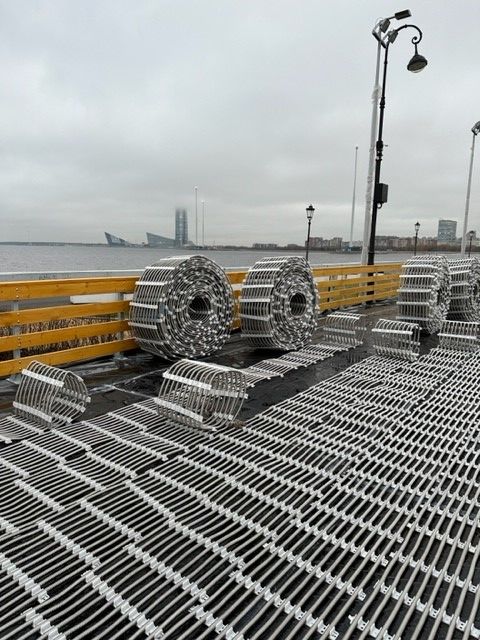

Das montierte ICE ROLL SS® Eisbahnrohrsystem-Set 30x60m besteht aus 60 Rollen mit einer Breite von 55cm und einem Durchmesser von 118cm und passt komplett in einen Standard-Euro-LKW mit einer Aufbaulänge von 13,6m.

Gesamtvolumen:

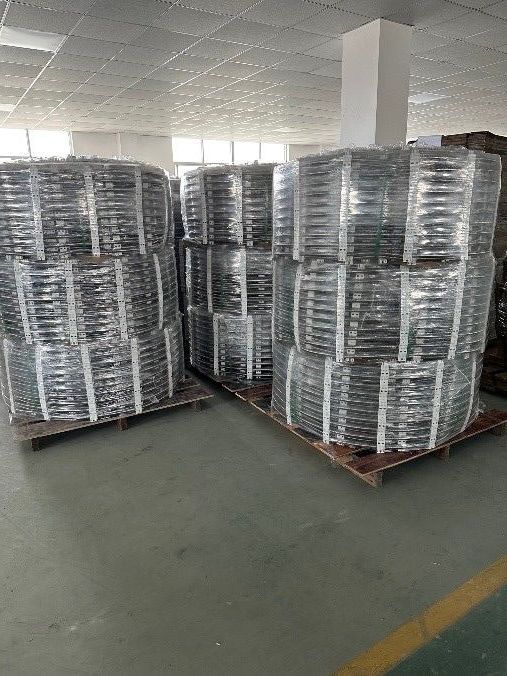

20 Paletten mit den Maßen 120x120cm, Höhe 185cm (3 Stück Eisrollen pro Palette).

Gesamtbruttogewicht: 6300kg

VIELFALT DER FORMEN

Unsere EISROLLEN-Systeme aus EDELSTAHL sind auch eine innovative Methode Energieeinsparungen und schnellen Aufbau zu kombinieren.

Flexible Rohre Wichtige Vorteile gegenüber anderen Eisbahn-Rohrsystemen:

Schnellster Aufbau der Eisbahn dank großer Rollenbreite

Sofortiges Gefrieren der Eisoberfläche durch den niedrigen Wärmeleitkoeffizienten von Edelstahl.

Energieeinsparungen von bis zu 20 % aufgrund der geringen Wärmeleitfähigkeit von Edelstahl im Vergleich zu den Werkstoffen HDPE, PP, EPDM;

Die Oberfläche des Rohres ist 80 % größer, was die Wärmeübertragung erhöht - dadurch ist es möglich, Kältemaschinen mit geringerer Kühlleistung einzusetzen

Der Anschluss-Kugelhahn an jeder Leitung ermöglicht es, im Falle einesRohrausfalls nicht die gesamte Eisbahn abzuschalten, sondern einige Leitungen lokal zu trennen, ohne den Betriebder Eisbahn zu unterbrechen und Reparaturarbeiten parallel zum Betrieb durchzuführen.

PERMANENTE EISLAUFBAHNEN

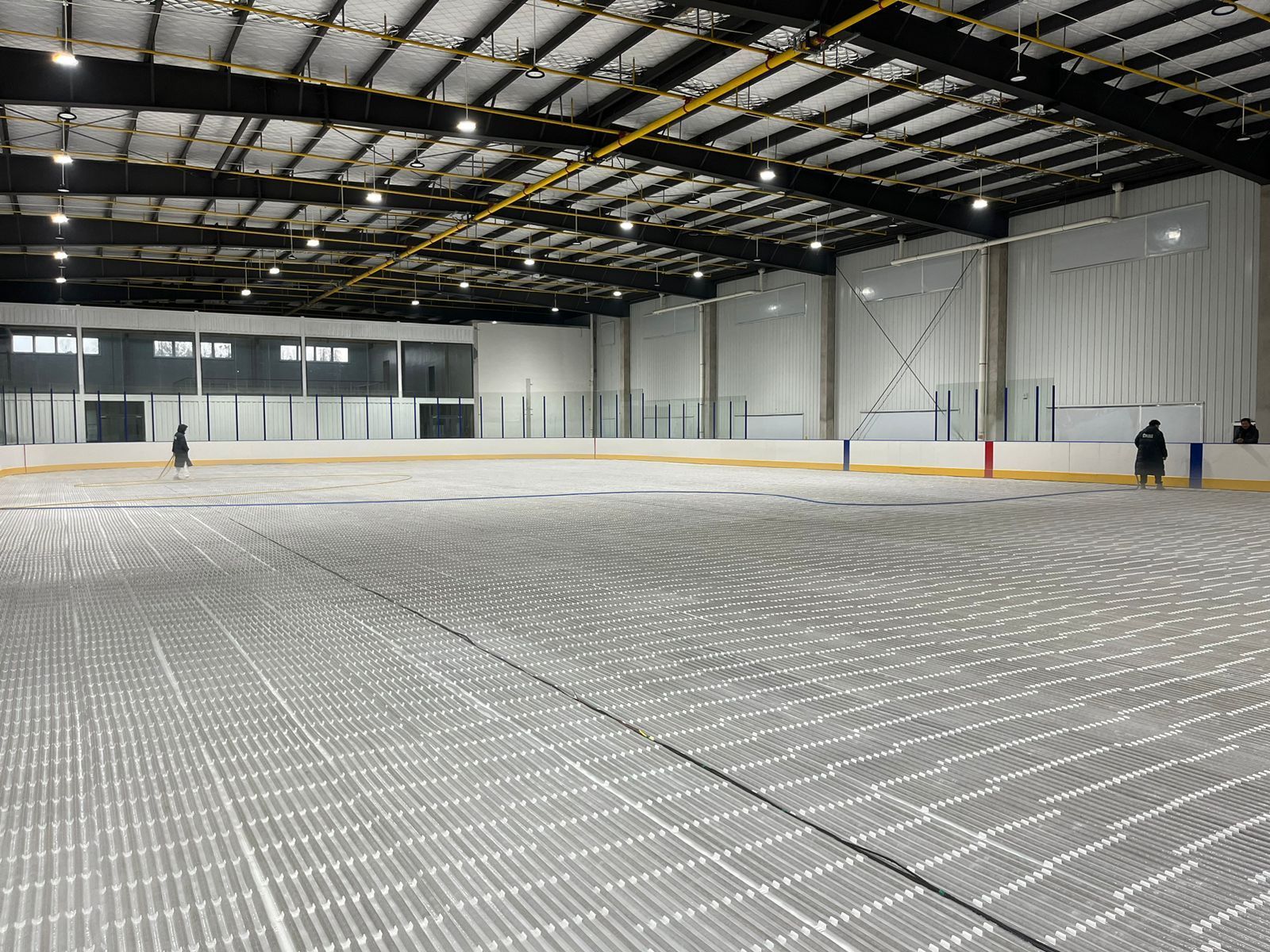

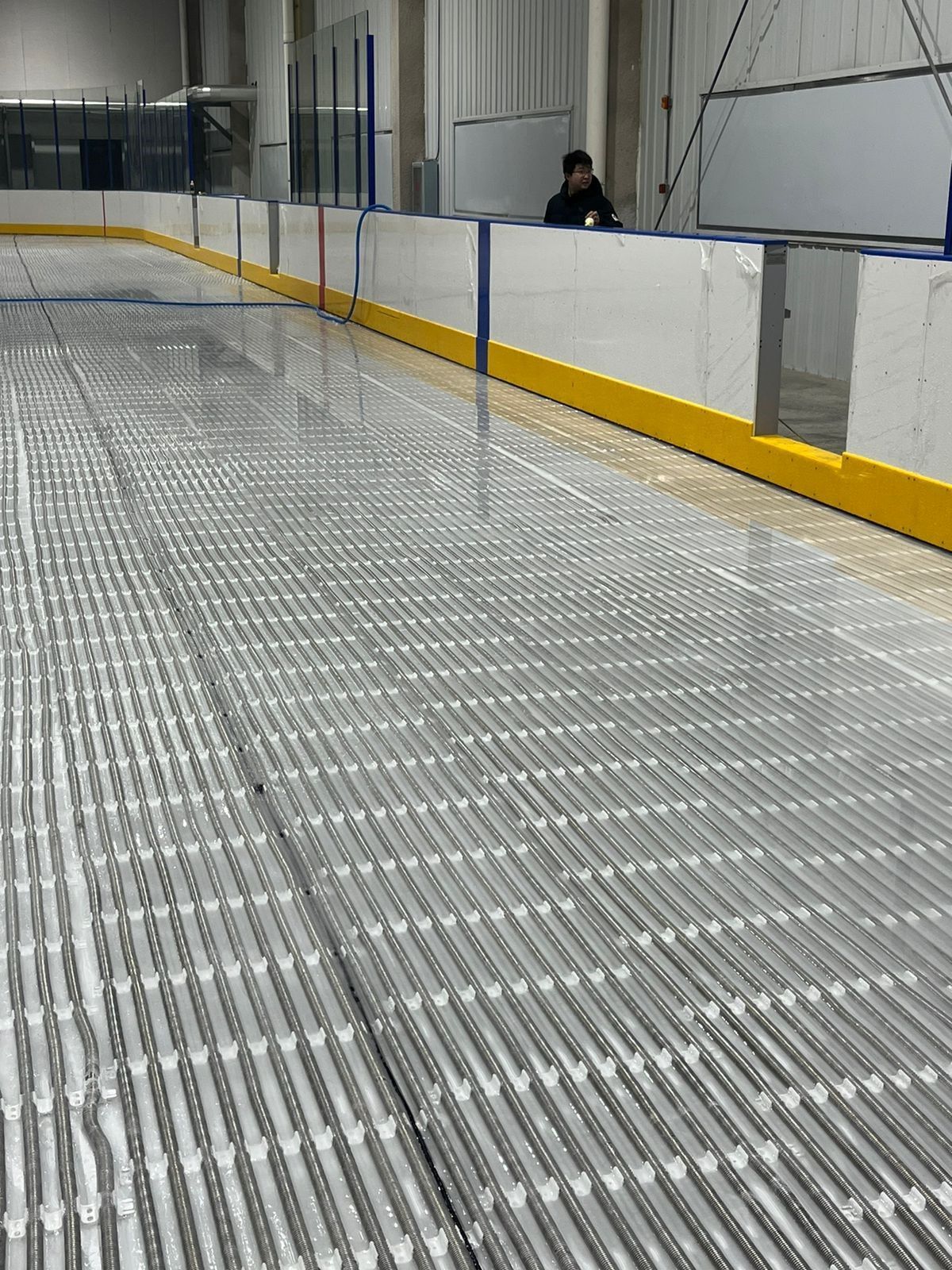

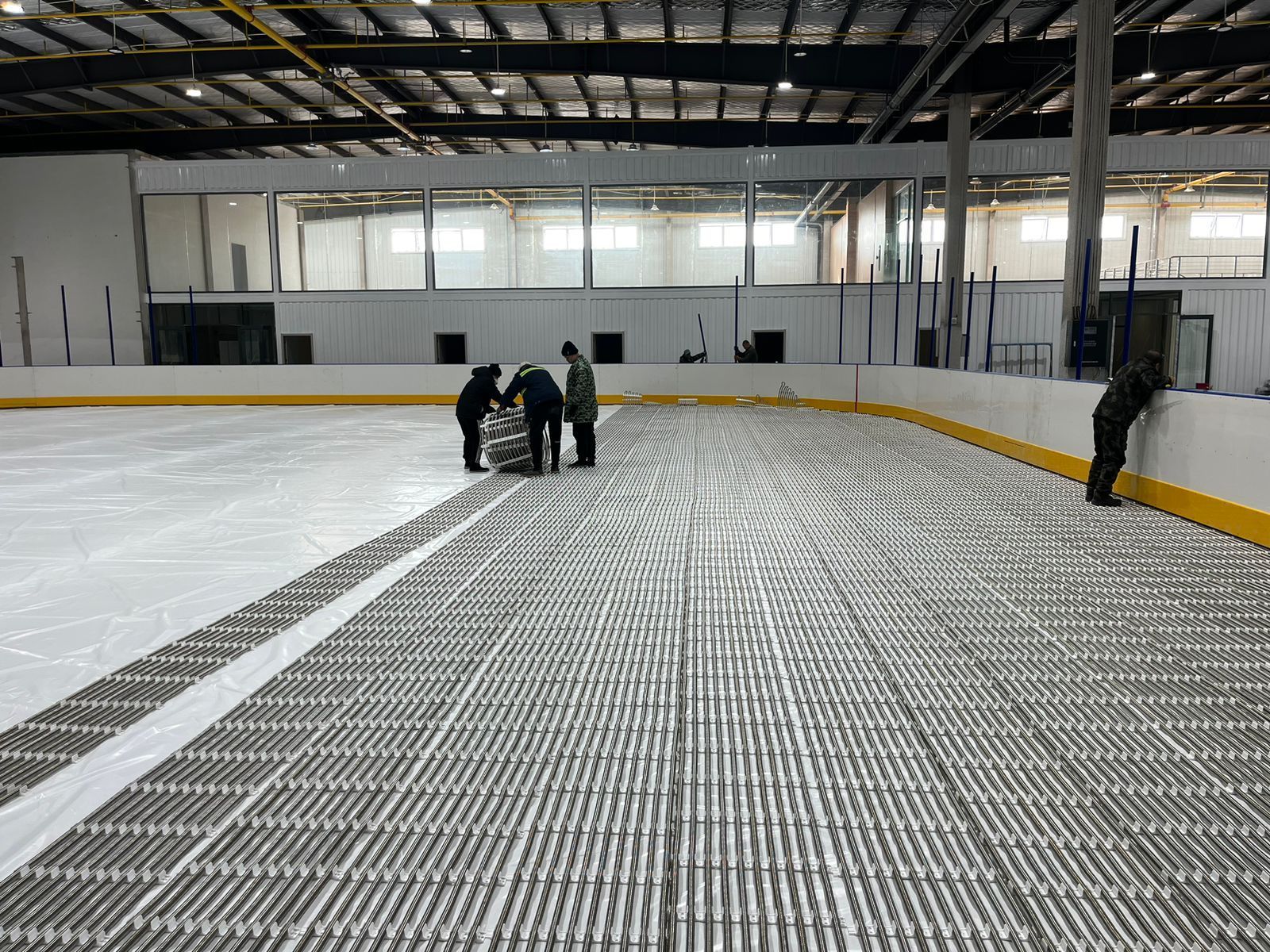

Die EDELSTAHL-EISROLLEN-Technologie wird beim Bau von permanenten Eisbahnen verwendet. Egal, ob es sich um einen Trainingsplatz oder eine Unterhaltungsarena handelt, Sie erhalten die erforderliche Eisqualität zu viel geringeren Kosten und mit minimaler Installationszeit. Die schnelle Installation beim Bau einer permanenten Anlage ermöglicht es Ihnen, nicht nur beim Bau der Eisfläche, sondern auch bei der Installation zugehöriger Systeme zu sparen, wodurch die Bauzeit der gesamten Anlage verkürzt wird.

Button
Button
Button

MOBILE EISBAHN

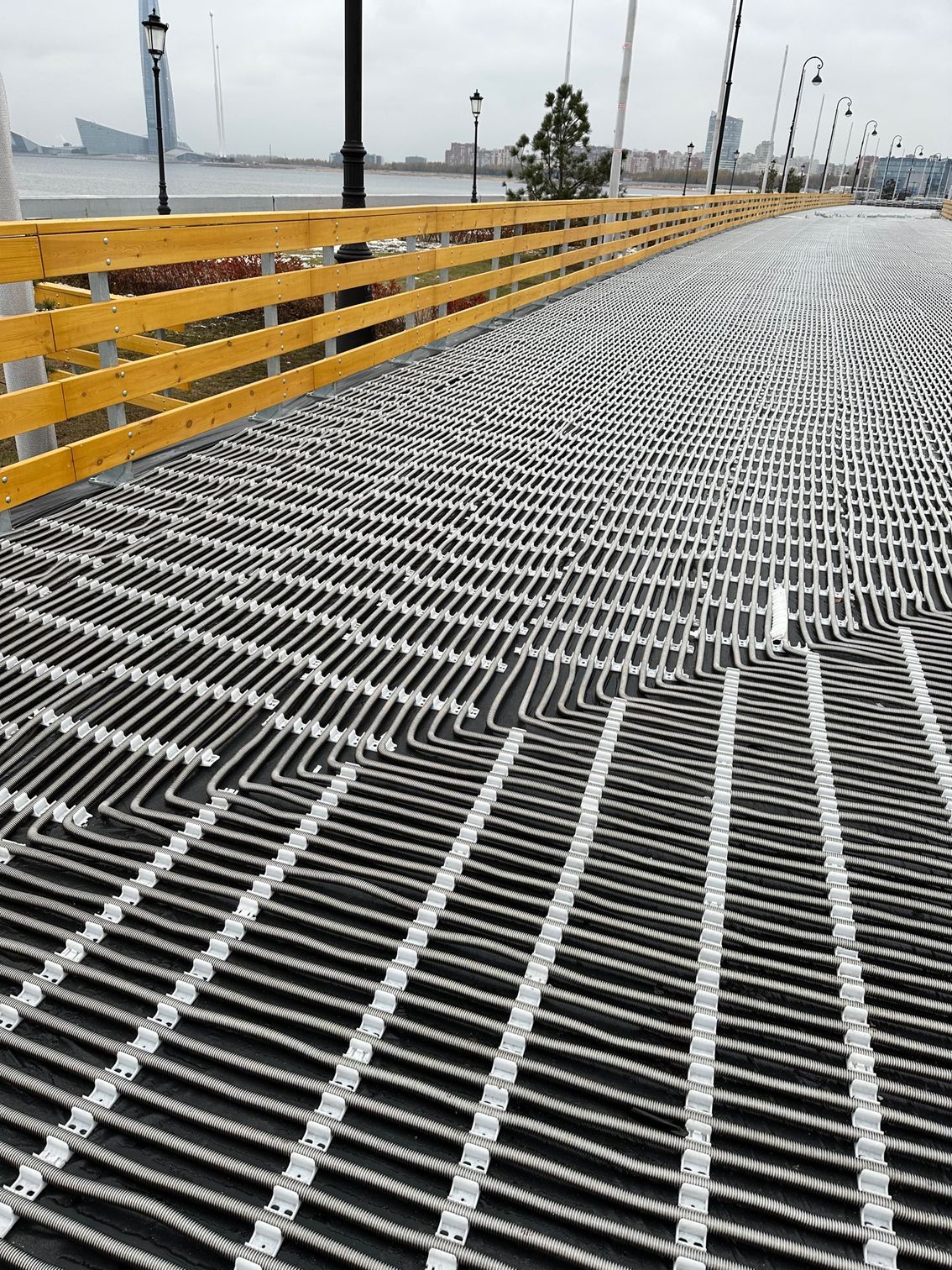

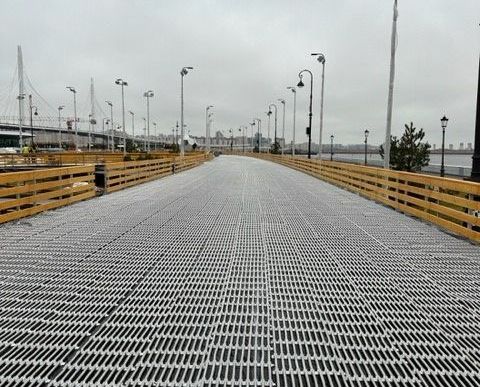

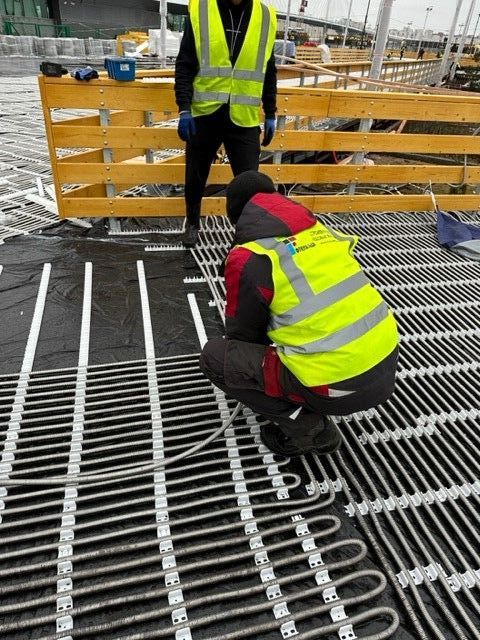

Die EISROLLEN-Technologie aus Edelstahl ist eine vielseitige Lösung für die Erstellung mobiler Eisbahnen jeder Größe und Gestaltung und eignet sich für eine Vielzahl von Anwendungen, wie etwa den Bau temporärer saisonaler Eisbahnen, die Ausrichtung spannender Eisshows und die Gestaltung beeindruckender Eisrutschen und vertikaler Eisflächen. Sie können mühelos und innerhalb kurzer Zeit auf jeder ebenen Fläche aufgestellt werden und erfordern nur minimale Fachkenntnisse für Auf- und Abbau. Darüber hinaus lassen sich die mobilen Eisfelder leicht lagern und transportieren, was sie noch praktischer und praktischer macht.

MULTIFUNKTIONALER FLÄCHE

Die EISROLLEN-Technologie aus Edelstahl wird beim Bau von Mehrzweckflächen verwendet. Sie können zu verschiedenen Jahreszeiten für die Ausrichtung verschiedenster Sport- und Unterhaltungsveranstaltungen genutzt werden.

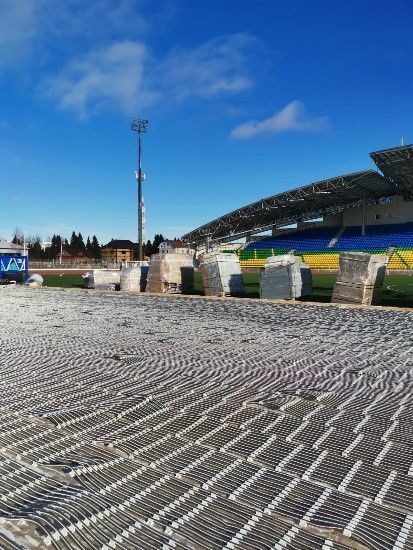

Das Rohrsystem kann mit Sand und Granitsplittern gefüllt oder mit Kunstrasen ausgelegt werden. Es ist auch möglich, eine harte Quarzpolymerbeschichtung auf das Rohrsystem aufzutragen. Im Winter wird die Fläche als Eislaufbahn genutzt, im Sommer als Platz für Fußball, Basketball, Volleyball, Tennis oder einfach als starrer öffentlicher Bereich (im Falle einer Quarzpolymerbeschichtung).

WICHTIGE VORTEILE GEGENÜBER ANDEREN SYSTEMEN:

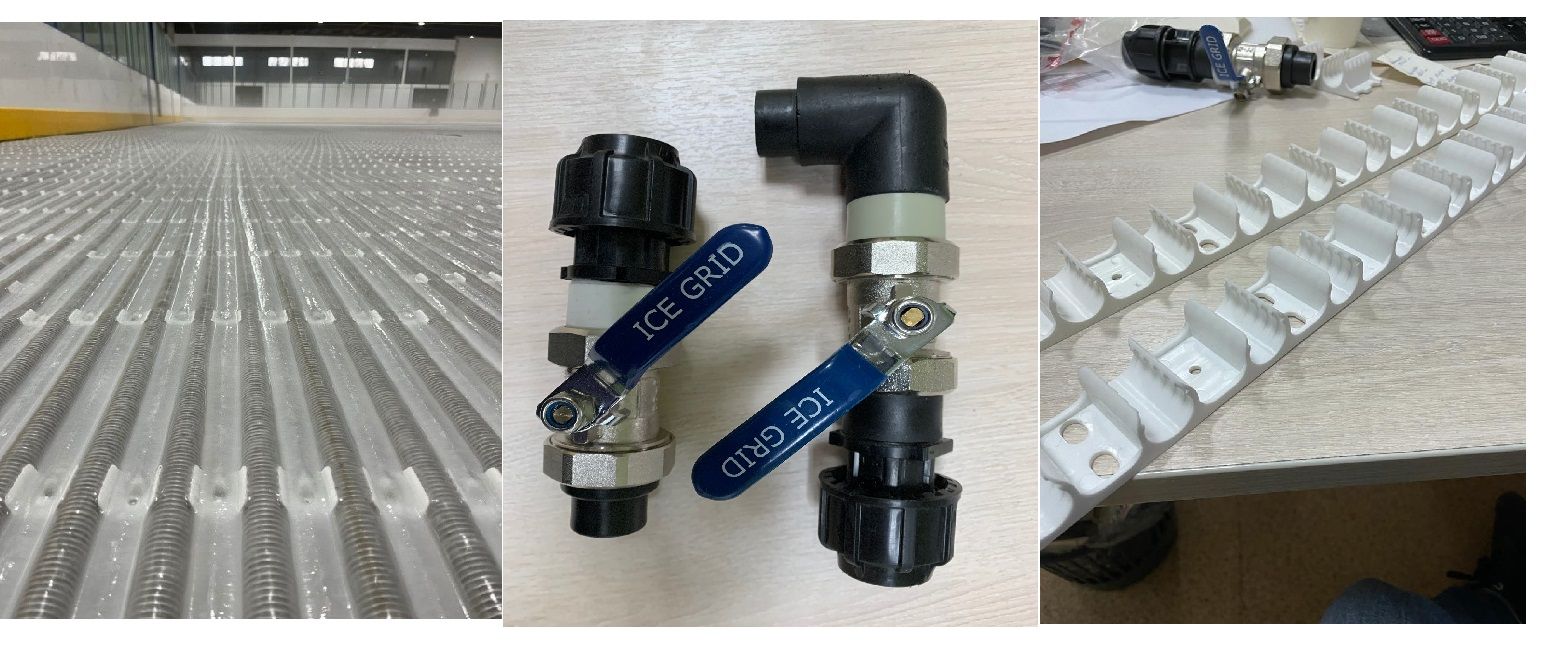

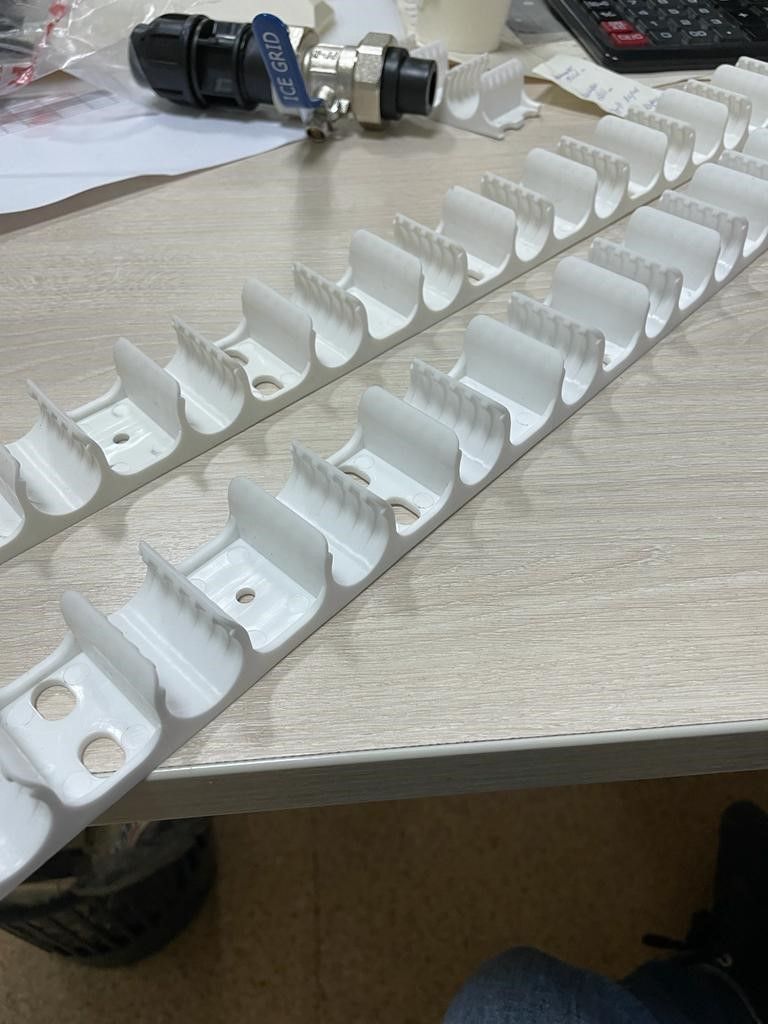

Schnellkupplungen („amerikanischer“ Typ) an jedem Rohr sind sehr mobil und erfordern keine professionellen Installateure mit Spezialausbildung. Das Kühlmittel kann in den Rohren belassen und mit einem ICE GRID®-Kugelhahn sicher verschlossen werden;

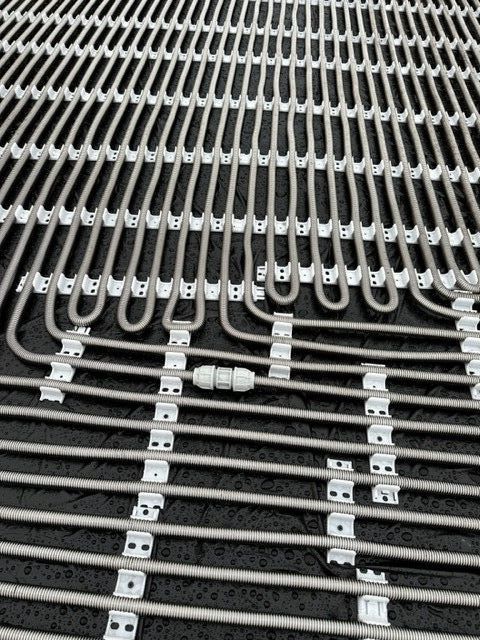

Das flexible Rohr verläuft in einem Stück über das gesamte Eisfeld, es gibt keine einzige Rohrverbindung mit Armaturen im Bereich der Eismasse - die Verbindung des Rohrs und der Anschlussarmatur des Kollektors erfolgt nur im Kollektorkanal. Dies erhöht die Zuverlässigkeit des gesamten Systems

Da die flexiblen Rohre nahtlos verlegt werden, besteht keine Gefahr von undichten Anschlüssen oder Durchflussstörungen

Die Stahlrohre müssen ausreichend stark sein, um einem Berstdruck von bis zu 150 BAR standzuhalten und sind ausreichend widerstandsfähig gegen mögliche Durchstiche.

Möglichkeit zum Bau einer Eisbahn mit einer Länge von bis zu 250 m

Dank der verwendeten Standard-Reparatursätze kann die Reparatur eines eventuellen Risses auch von Laien problemlos durchgeführt werden.

Nahezu „ewige“ Lebensdauer des Edelstahlwellrohrsystems STAINLESS STEEL ICE ROLL

Sofortiges Enteisen der Eisfläche durch Dieselkessel

Der zur Herstellung von Wellrohren verwendete Edelstahl AISI 304 ist ein absolut zu 100 % recycelbares Produkt.
